C’est quoi un onduleur ? Rôle et usages expliqués

Un onduleur transforme le courant continu d’une batterie ou de panneaux solaires en courant alternatif, adapté à l’équipement qu’il alimente. Un convertisseur automobile peut ainsi transformer du 12 V continu en 230 V alternatif, tandis que l’onduleur de traction alimente le moteur d’une voiture électrique. Le même mot désigne aussi un appareil de secours pour ordinateur, mais ces équipements ne sont pas interchangeables. Voici comment reconnaître celui dont vous avez besoin et comprendre son rôle sans confondre alimentation, recharge et stockage.

C’est quoi un onduleur ? La définition simple

Un onduleur est un convertisseur électronique : il change la forme du courant électrique. Il ne produit pas d’énergie et ne constitue pas, à lui seul, une batterie.

Deux notions suffisent pour comprendre son fonctionnement :

• Le courant continu, abrégé CC ou DC, circule dans un seul sens. Une batterie fournit du courant continu.
• Le courant alternatif, abrégé CA ou AC, change périodiquement de sens. Les prises domestiques fournissent du courant alternatif.

L’onduleur sert de passerelle entre ces deux formes d’électricité. Sa tension de sortie et sa puissance dépendent de son usage. Tous les onduleurs ne fournissent donc pas du 230 V domestique. Celui d’une voiture électrique produit une alimentation adaptée à son moteur.

Du continu à l’alternatif : c’est quoi un onduleur en fonctionnement ?

L’onduleur utilise des transistors de puissance. Ce sont des interrupteurs électroniques capables de commuter très rapidement. Leur commande permet de transformer l’alimentation continue en une sortie alternative adaptée à l’équipement.

Le trajet de l’énergie se résume ainsi :

1. Une source fournit du courant continu.
2. L’électronique découpe et commande ce courant.
3. La sortie alimente un appareil, un moteur ou une installation en courant alternatif.

Une partie de l’énergie devient de la chaleur pendant la conversion. Le refroidissement évacue cette chaleur. L’onduleur consomme donc lui-même de l’énergie lorsqu’il fonctionne, en plus de celle transmise à l’équipement.

Un redresseur effectue la transformation inverse : il transforme l’alternatif en continu. Cette distinction explique pourquoi le chargeur d’une voiture et son onduleur de traction remplissent des fonctions différentes.

Solaire, automobile, informatique : c’est quoi un onduleur selon l’usage ?

Le mot désigne plusieurs familles d’équipements. Pour choisir, partez de l’usage attendu, pas du nom inscrit sur le boîtier.

Équipement	Source d’énergie	Fonction principale	Ce qu’il faut retenir
Onduleur de traction	Batterie de la voiture	Alimenter et piloter le moteur électrique	Il fait partie de la chaîne de propulsion
Convertisseur automobile 12 V vers 230 V	Circuit électrique du véhicule	Alimenter un appareil compatible en alternatif	Sa puissance doit respecter celle de son raccordement
Onduleur solaire	Panneaux photovoltaïques	Convertir leur production pour le logement ou le réseau	Il ne fournit pas automatiquement du courant pendant une coupure
Onduleur informatique, ou UPS	Réseau et batterie de secours	Maintenir temporairement l’alimentation d’appareils	Son autonomie dépend de sa batterie et de la charge branchée

Dans une installation solaire, vous rencontrerez notamment :

• L’onduleur centralisé, qui convertit la production d’un ensemble de panneaux.
• Les micro-onduleurs, qui réalisent la conversion au niveau des panneaux.
• L’onduleur hybride, qui associe la conversion à la gestion d’un stockage compatible.

Un onduleur solaire raccordé au réseau s’arrête normalement lorsque le réseau est coupé. Pour alimenter le logement pendant une panne, l’installation doit disposer d’une fonction de secours et d’un dispositif d’isolement adaptés. La seule présence de panneaux ou d’une batterie ne suffit pas.

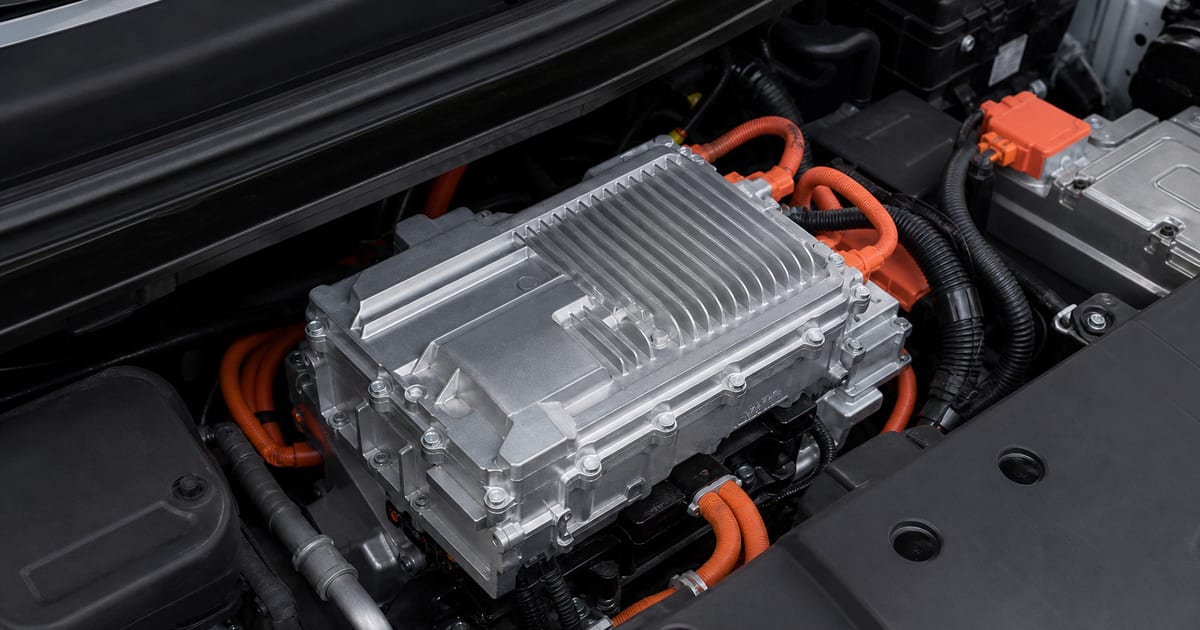

Dans une voiture électrique, c’est quoi un onduleur de traction ?

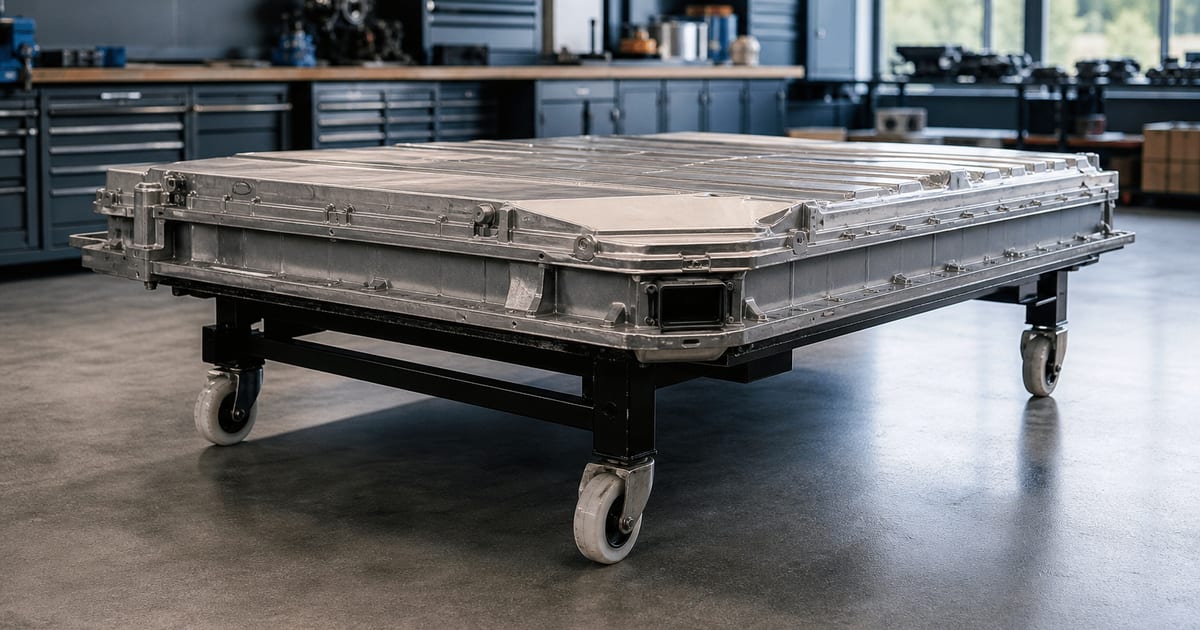

La batterie de traction stocke l’énergie destinée à déplacer le véhicule. Elle fournit du courant continu. L’onduleur de traction transforme cette alimentation en courant alternatif pour le moteur et commande son fonctionnement.

Il intervient dans deux phases essentielles :

• À l’accélération, il adapte l’alimentation du moteur à la demande de propulsion.
• Pendant la récupération d’énergie, l’électronique de puissance permet de renvoyer vers la batterie une partie de l’énergie produite par le moteur devenu générateur.

L’onduleur ne doit pas être confondu avec le chargeur embarqué. Lors d’une recharge en courant alternatif, ce chargeur transforme l’électricité reçue en courant continu pour la batterie. Sur une borne rapide en courant continu, la conversion est réalisée dans la borne.

Autre composant distinct : le convertisseur continu-continu, aussi appelé DC-DC. Il adapte une tension continue à une autre, notamment pour alimenter le réseau électrique basse tension du véhicule.

Ne touchez pas aux câbles orange ni aux connexions de l’onduleur de traction. Ces éléments appartiennent au circuit haute tension et leur intervention exige un professionnel habilité.

Pour approfondir l’usage quotidien, retrouvez notre rubrique voitures électriques. Pour choisir votre installation à domicile, consultez notre comparaison entre borne de recharge et prise renforcée.

Avant l’achat, c’est quoi un onduleur adapté à vos appareils ?

Notre grille de lecture tient en trois questions : quelle source, quel appareil, quelle durée ? Elle évite d’acheter un appareil de secours informatique pour un besoin automobile ou de choisir un convertisseur trop puissant pour sa prise.

Pour alimenter un appareil depuis une voiture

Vérifiez les caractéristiques avant l’achat :

• La tension d’entrée : elle doit correspondre au circuit utilisé.
• La puissance continue, exprimée en watts : elle doit couvrir le besoin de l’appareil.
• La puissance de démarrage : certains appareils demandent davantage au lancement.
• La forme du courant de sortie : une sortie sinusoïdale pure reproduit une forme d’onde proche de celle du réseau ; vérifiez les exigences de votre appareil.
• La limite du raccordement : respectez la puissance maximale indiquée dans la notice du véhicule et du convertisseur.

Une puissance élevée sur l’emballage n’augmente pas la capacité de la prise du véhicule. Choisissez d’abord un raccordement compatible, puis le convertisseur.

Pour évaluer l’énergie réellement utilisée

La consommation totale comprend l’appareil alimenté et les pertes du convertisseur. À vide, un onduleur allumé peut aussi consommer : recherchez cette valeur dans sa fiche technique.

Exemple de calcul, hors pertes : un appareil de 100 W utilisé pendant 1 heure consomme 0,1 kWh. Le kilowattheure, abrégé kWh, mesure une quantité d’énergie. Les watts mesurent une puissance instantanée.

Pour une installation domestique, le prix de l’électricité en option Base est de 0,2001 € le kWh. Utilisez notre comparateur de coût essence, diesel et électrique pour replacer le budget énergétique de votre voiture dans son ensemble. Ce tarif domestique ne représente pas le prix d’une recharge publique.

Quiz : quel équipement correspond à votre besoin ?

FAQ — C’est quoi un onduleur et à quoi sert-il ?

Un onduleur contient-il toujours une batterie ?

Non, un onduleur n’intègre pas forcément de batterie. Un onduleur informatique de secours en possède généralement une, tandis qu’un onduleur de traction utilise la batterie du véhicule et qu’un onduleur solaire fonctionne avec la production des panneaux.

Quelle est la consommation d’un onduleur ?

Elle comprend sa consommation propre et les pertes liées à la conversion. Consultez la consommation à vide et le rendement dans la fiche technique : le rendement représente la part de l’énergie reçue qui ressort sous une forme utile.

Quels sont les inconvénients d’un onduleur ?

La conversion entraîne des pertes d’énergie et dégage de la chaleur. Selon l’équipement, vous devez aussi prévoir le bruit de ventilation et l’entretien ou le remplacement de sa batterie de secours.

Quelle est la différence entre un régulateur et un onduleur ?

Un régulateur maintient une grandeur électrique dans les limites prévues, par exemple la tension ou le courant de charge d’une batterie. Un onduleur transforme le courant continu en alternatif ; un même équipement peut réunir plusieurs de ces fonctions.

Notre verdict — Choisissez selon l’usage, pas selon le nom

Un onduleur convertit l’électricité ; il ne crée ni énergie ni autonomie. Dans une voiture électrique, son rôle principal consiste à alimenter et commander le moteur. Pour un achat séparé, nous partirions toujours de l’appareil à alimenter et du raccordement disponible.

• Pour comprendre votre voiture, distinguez onduleur de traction et chargeur embarqué.
• Pour alimenter un appareil en déplacement, vérifiez la puissance autorisée par le véhicule.
• Pour disposer d’un secours à domicile, recherchez explicitement cette fonction.

Avant d’investir dans votre recharge, commencez par choisir entre une borne et une prise renforcée : c’est le besoin concret à résoudre, pas l’achat d’un onduleur supplémentaire.
